| デッドニング | |||
 |

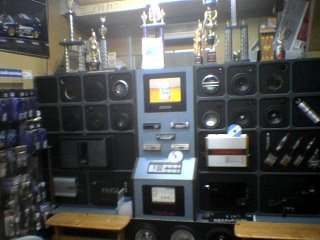

オーディオショップ『Ｆｒｅｅｄｏｍ』店内 |  |

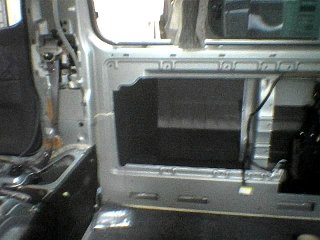

車内内貼を全部剥がした所です。右側下側に見えるコンパネはベッド固定用のものです。 |
 |

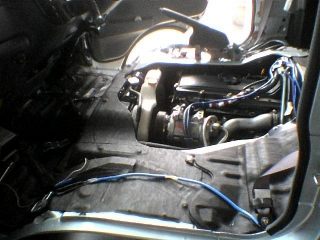

エンジンルーム周りのデッドニング。[大人シート]を全面貼付 |  |
エンジンルーム裏側(後部)もデッドニング。 |
 |
エンジンフードも外してデッドニング。 |  |

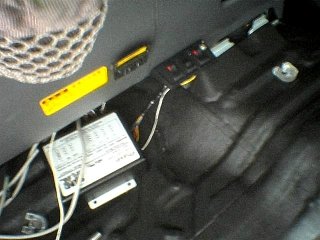

フロア・デッドニング。映り込んでいるモジュールは追越用非常警告灯のユニット |
 |

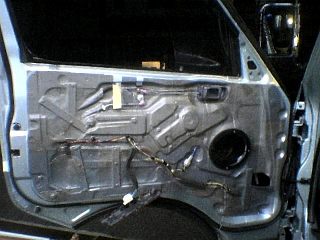

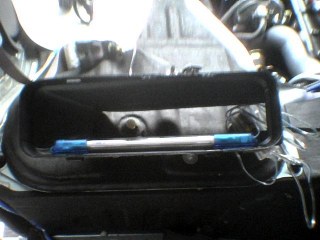

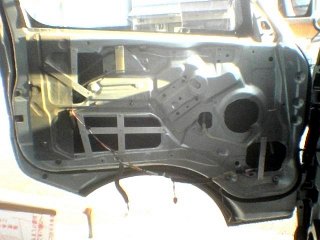

ドア・デッドニング作業途中。ドア中側は[大人シート]を全面貼付。開口部にはアルミ棒材をリベット止。 |  |
ドア・デッドニング完了写真。[鉛シート]全面貼付。次回からは[レアルシルト]使用に切り替えるとの事。 |
 |

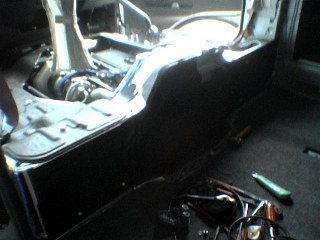

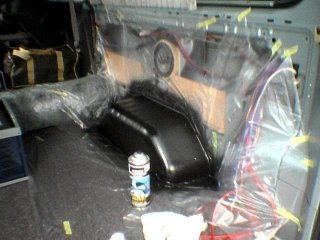

ＤＩＹによるセカンド部分のデッドニング。プロ技に比べ、密着度が鈍いかも・・・ |  |

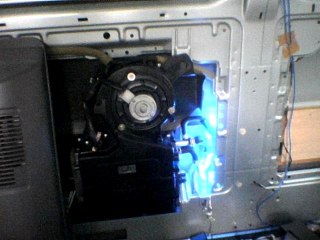

ＤＩＹによるリアヒーターコア裏側部分。妖しい光は[ネオン]点灯試験中。 |
 |

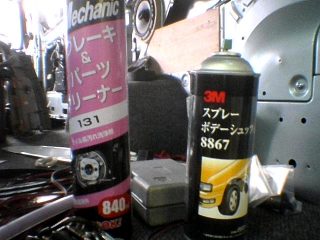

ボディ脱脂に利用する[ブレーキ&パーツ・クリーナー]、デッドニング用防振塗料[３Ｍスプレーボデーシュッツ８８６７] | ||
 |
高山化成の遮音シート。物凄い値打ちな値段で出てました。 |  |

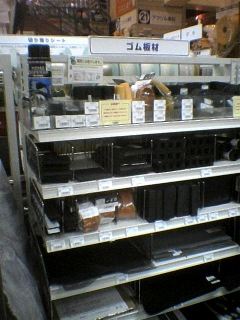

東急ハンズの遮音材売り場。判りにくいです。 |
 |

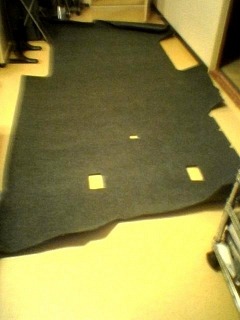

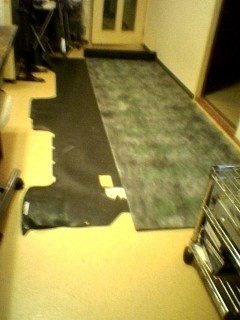

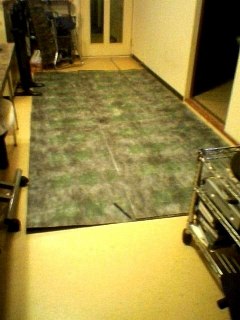

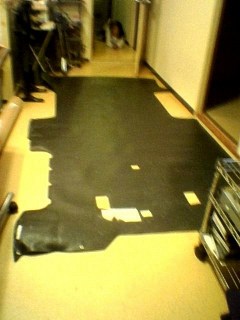

某オクで入手したスーパーロングのカーペットをリビングの床に広げます。 |  |
広げてみると意外な大きさに驚いてしまいます。畳２畳半は有ります。 |
 |
まずは採寸、右半分 遮音シートをカーペットの上に敷き込みます。 |  |
同様に左半分 遮音シートをカーペットの上に敷き込みます。 |
 |

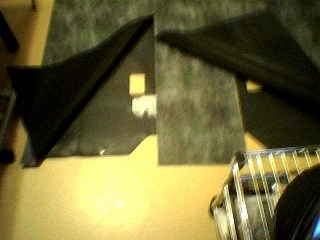

余分にはみ出す部分を『糊代』作りながら切り取ります。 |  |

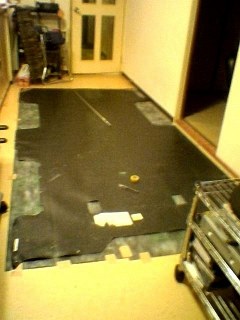

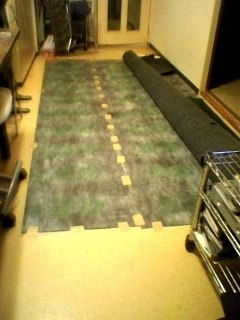

左右サイズを併せた遮音シートを床に固定します。 |
 |
型取用に上からスーパーロングのカーペットを敷きます。 |  |
遮音シートをカーペットの形に合わせて切り抜きます。 |
 |

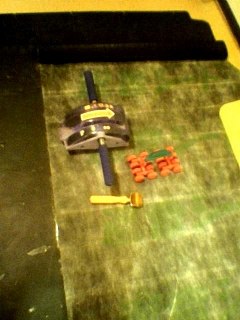

コニシＧ１７ボンドを５ｃｍ幅に塗りローラーで圧着します。圧着工具は、上から嫁のダイエット・ローラー ( 大 ) 、嫁のダイエット・ローラー ( 小 ) 、八光電機製の圧着ローラーです。 |  |

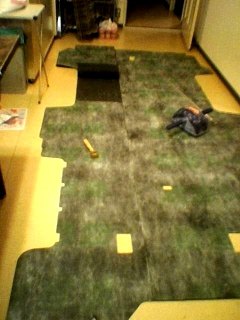

一気に貼るのではなく、適度な大きさにブロック・カットし て貼り込みます。ほぼ、９割完了の図です。 |
 |

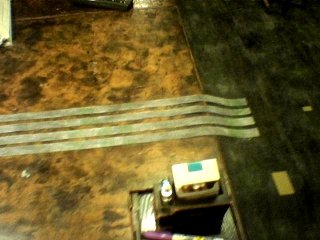

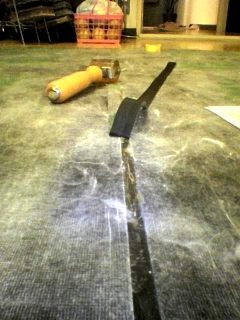

張り合わせた部分の溝埋め用に２センチ幅の遮音シートリボンを作ります。 |  |
Ｇ１７が乾燥した後、よく乾燥させるとかなりの溝が空いて しまいます。作成したリボンで『溝部分』を埋めていきます。 |
 |

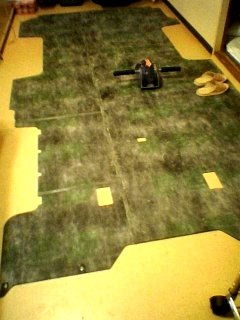

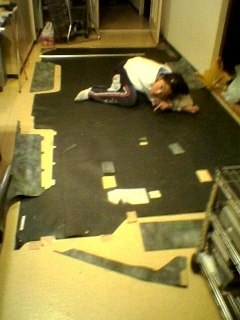

遮音シート、カーペット裏側に圧着完了の図です。効果は 1.8 キロ減でした。 一寸腹筋が割れてきたような・・・ ( 謎 |  |

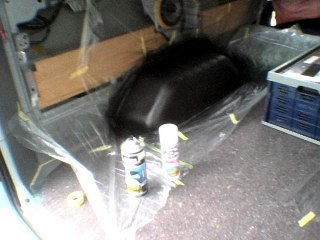

リアホイルハウスのカーペットを剥がしノイズレデューサーを塗布します。 ( 右側 ) 予算的に余裕が出来たらこの部分は『大人シート』貼り込みます。 |
 |
同様に左リア部 | ||
| アーシング | |||
 |

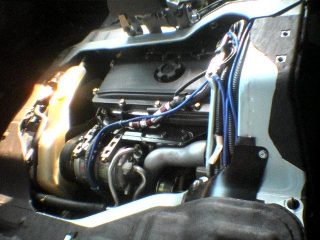

日産プリンス大阪阪神支店施工のアーシング。エンジンルーム全景 |  |

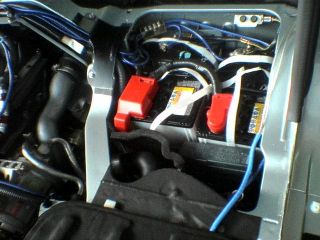

バッテリールームのアーシング。３０ＤＤＴｉ寒冷地仕様Ａの為、バッテリー２個積。 |
 |
リア・ゲート付近、アースターミナル迄のアーシング・ワイヤリング。この施工で劇的に車が快適に(笑 |  |
リア・アーシング全景(仮付状態)。ワイヤー５ｍ使用(汗。手前に見えるのはデリカ純正ルームライト(笑 |
| ＬＥＤ | |||
 |

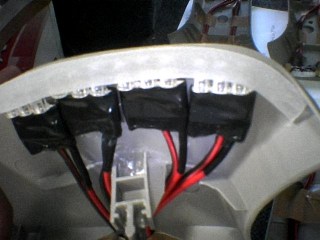

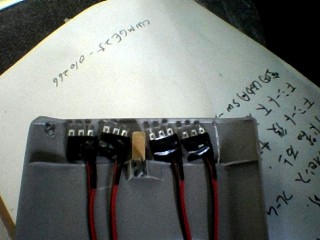

リア・ピラーＬＥＤ装着の図。高輝度青色ＬＥＤ１２個使用。ピラー中央にはピラー空間確保の為のスペーサー兼用充木を使用 |  |
セカンド・ピラーＬＥＤ装着の図。高輝度青色ＬＥＤ１２個使用。ピラー空間確保の為のスペーサー兼用充木を使用 |
 |
フロント・ピラーＬＥＤ装着の図。高輝度青色ＬＥＤ１２個使用。 |  |

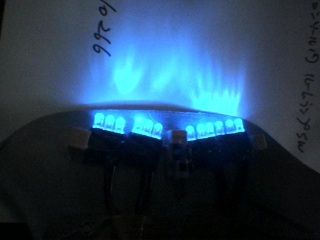

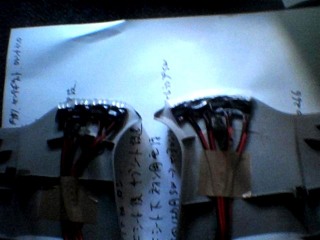

点灯試験。高輝度青色ＬＥＤは、そのままの状態だとかなり光に方向性が有ります。 |
 |

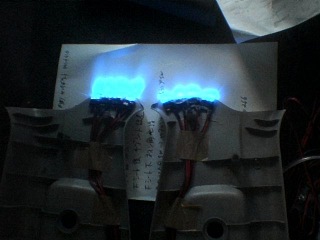

点灯試験。ＬＥＤ自体の表面をサンダーで削り[スリガラス]状態にしたもの。光は丸くなったものの、光の方向性はまだまだ・・・ |  |

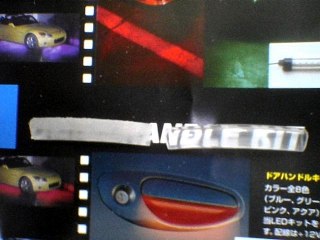

たまたま手元に有った透明アクリル製ドアピラーを適度な大きさに切ってサンダーで[スリガラス]状態に。左:作業後 右：作業前 |
 |

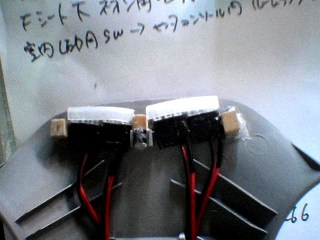

ＬＥＤに[スリガラス加工アクリル製ドアピラー]を被せた状態 |  |

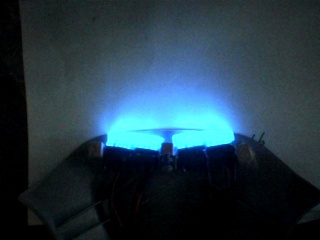

点灯試験。光がなまされ、適度にネオンのような感じに広がっています。 |
 |
セカンドピラー部分も同様に[スリガラス加工アクリル製ドアピラー]加工 |  |

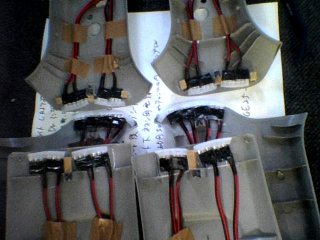

ピラー６本ＬＥＤ前取り付けの図。高輝度青色ＬＥＤ全３６個使用。 |
| エアコン照明 | |||
 |
ハイルーフのルームエアコン。剥き出し状態。 |  |
エアコンユニット下部にアルミホイルを貼付。一体何を！？ |
 |

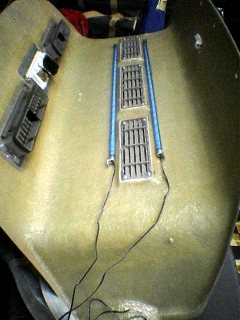

エアコンユニット裏側に棒状青色ＬＥＤユニットを取付。 |  |
エアコンダクトの内部にもネオンユニット。 |
| その他ルーム改造 | |||
 |
運転席後部ピラー付近。何故かファイバーネオンが・・・手前に見える透明の管はエアコンドレン。 |  |

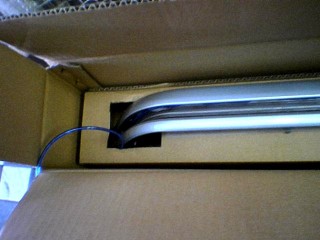

ボディ同色スライドドアレール。何故かファイバーネオンが・・・ |
 |

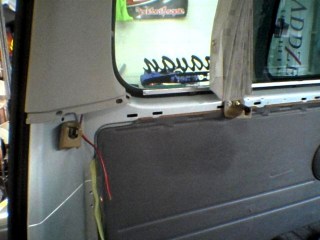

リアピラー取付後のＬＥＤ配線の出方。ボディに付いているステーはＥ２４ロイヤルのリアトレイ取付用ステー |  |

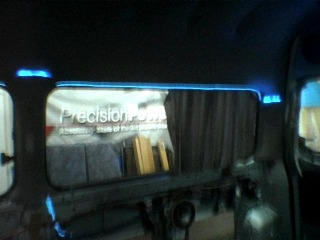

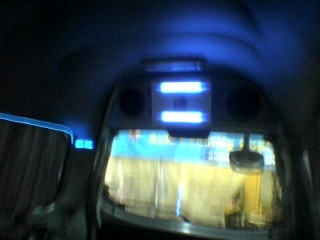

点灯試験。リアゲート部分照明。アンプ内臓のネオンが中々・・・ |
 |
点灯試験。右リア部分。 |  |

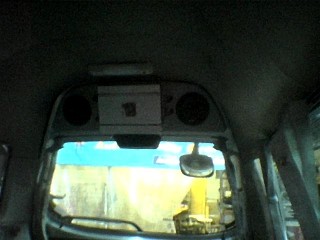

リアゲート取付４Ｃｈアンプ。リアゲートも当然、デッドニング済。 |
 |
吊天井の穴空け加工後。ねじが噛まない様に大きく丸く刳り貫かれています。 |  |

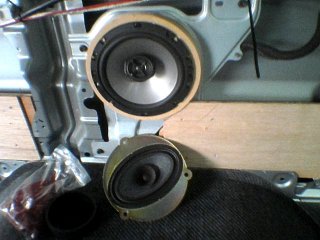

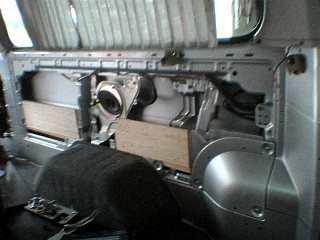

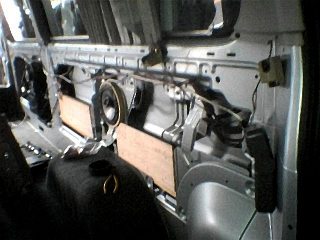

左リアスピーカー取付、ピラー取外状態。この広大なスペースは何かに使える？ |
 |

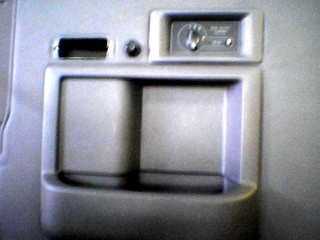

リア・センターパネル。灰皿横にシガーライターユニット取付 |  |

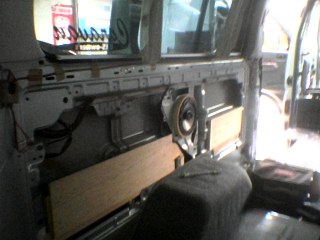

右リアスピーカー取付、ピラー取外状態。この広大なスペースは何かに使える？ |
 |
Ａｒｃオーディオスピーカー取付状態。 | ||
| ホイルネオン | |||
 |

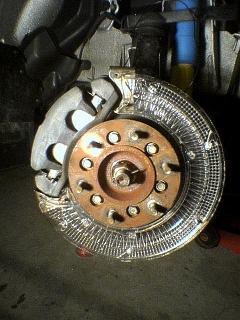

装着不可能と迄言われたのに、Ｈｏｒｉ-Ｔさんの協力で装着を実現したホイルネオン。ステー自作。 |  |

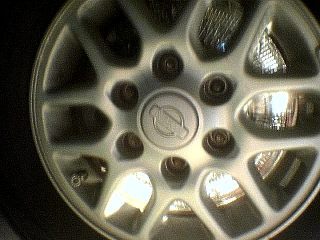

ホイル装着状態。 |
